Как подобрать сверло 102–500 мм под рекуператор, вытяжку или воздуховод: монтажное отверстие, стойка, вода, серия Distar и восстановление корпуса.
Алмазное сверление под вентиляцию начинается не с названия сверла, а с монтажного размера отверстия. Для настенного рекуператора производитель может указать воздуховод 160 мм, но требовать отверстие 180 мм. Для промышленного канала нужно учесть гильзу, изоляцию и противопожарное уплотнение. Поэтому диаметр сверла берут из проекта или актуальной инструкции оборудования, а не добавляют произвольные 5–10 мм.
Коротко: для бытовых рекуператоров в монтажных инструкциях встречаются отверстия от 120 до 220 мм. Для вытяжных каналов, инженерных гильз и промышленной вентиляции нужны проходы 250, 300, 315, 400 или 500 мм. В каталоге MasterCut45 есть мокрые алмазные сверла Distar RS6, RS8-X и Reinforced Concrete для этих задач, но окончательный диаметр всегда сверяют с монтажной документацией.
Почему патрубок 160 мм не означает отверстие 160 мм
Номинальный диаметр описывает воздуховод или патрубок. Монтажное отверстие может быть больше из-за корпуса прибора, телескопической трубы, клиньев, пены, изоляции или необходимого уклона. Например, в актуальных инструкциях VENTS TwinFresh Comfo и Blauberg Vento Expert для воздуховода около 160 мм показано круглое отверстие 180 мм.
Возможна и обратная ситуация: проект уже задает готовое отверстие без дополнительного зазора. Тогда увеличивать его "про запас" нельзя. Особенно это касается фасадных колпаков, герметичных проходок и противопожарных узлов. Перед сверлением нужны модель оборудования, чертеж узла и допустимый диапазон отверстия.
Отверстия под настенные рекуператоры: примеры из инструкций
Таблица ниже нужна для предварительного подбора. Она не заменяет паспорт конкретного прибора: одна серия может иметь несколько ревизий, а производитель может изменить воздуховод или наружный колпак.
| Прибор или серия | Отверстие по инструкции | Ближайший диаметр Distar | Что проверить |
|---|---|---|---|
| Домовент Solo RA1-35 R V.2 | 120–125 мм | 122 мм | Фактическую ревизию прибора и толщину стены |
| Домовент Solo RA1-50 R V.2 | 145–150 мм | Подбор только в пределах допуска производителя | Не подставлять 152 мм автоматически |
| Домовент Solo RA1-60 R V.2 | 170–175 мм | 172 мм | Уклон воздуховода 2–3° в сторону улицы |
| PRANA серии 150/160 | Не менее 162 мм | 162 мм | Актуальную инструкцию именно для вашей модели |
| VENTS TwinFresh Comfo RA(1)-50/85 V.3 | 180 мм | 182 мм | Допускает ли монтажный узел дополнительные 2 мм |
| Blauberg Vento Expert / Duo A50(30) | 180 мм | 182 мм | Допуск, уклон и положение наружного колпака |
| PRANA серии 200/210 | Не менее 220 мм | 225 мм | В разных ревизиях требование может отличаться |
Показательный пример — отверстие 180 мм. В нашем каталоге есть сверла 182 мм, но разницу в 2 мм должен согласовать монтажник рекуператора. Если колпак, уплотнение или гарантийная инструкция требуют ровно 180 мм, ближайший товар нельзя назначать только потому, что он есть в наличии.
Вытяжка, вентилятор и круглый воздуховод 100–200 мм
Для бытовой вытяжной вентиляции распространены патрубки 100, 125 и 150 мм. У канальных вентиляторов и приточно-вытяжных систем также встречаются 160 и 200 мм. Это диаметр подключения, а не готовая команда для сверлильной установки.
| Номинал канала | Диаметры сверл рядом в каталоге | Типовая задача |
|---|---|---|
| 100 мм | 102 мм или 112 мм | Вытяжной вентилятор, небольшой воздуховод, инженерная гильза |
| 125 мм | 126 или 132 мм | Вытяжка в ванной, кухонный канал, локальная вентиляция |
| 150 мм | 152 или 162 мм | Кухонная вытяжка, канальный вентилятор, приточный канал |
| 160 мм | 162, 172 или 182 мм | Рекуператор, канальная вентиляция, утепленная гильза |
| 200 мм | 200, 212 или 225 мм | Более мощная вытяжка, техническое помещение, общий воздуховод |
В этой таблице намеренно нет одного "правильного" сверла напротив каждой трубы. Для воздуховода 125 мм отверстие 126 мм может не оставить места под гильзу или герметик, а 132 мм может оказаться слишком большим для конкретной декоративной решетки. Нужен монтажный размер, а не только номинал канала.
Для чего сверлят отверстия 250–500 мм
Большие диаметры нужны не только под настенные рекуператоры. Профессиональные сверлильные установки делают проходы для промышленных воздуховодов, осевых и канальных вентиляторов, гильз водоснабжения и канализации, труб отопления, технологических трубопроводов и круглых инженерных вводов. Для прямоугольного канала или кабельного лотка чаще требуется контурное сверление несколькими отверстиями, а не одно сверло большого диаметра.
| Проектный размер | Что есть в каталоге MasterCut45 | Где применяют |
|---|---|---|
| 250 мм | RS6 250 мм, RS8-X 250 мм, Reinforced 250 мм | Круглый воздуховод, канализационная или технологическая гильза |
| 300 мм | RS6 300 мм, RS8-X 300 мм, Reinforced Concrete 300 мм | Промышленная вытяжка, осевой вентилятор, большой инженерный ввод |
| 315 мм | Ближайшие серийные размеры 320 и 350 мм | Канальный вентилятор или воздуховод 315 мм с проектным зазором |
| 400 мм | RS6 400 мм и Reinforced Concrete 400 мм | Промышленная вентиляция, технологический проход, большая гильза |
| 500 мм | RS6 500 мм и Reinforced Concrete 500 мм | Большой круглый проход по рабочему проекту |
Если воздуховод имеет наружный диаметр 500 мм и вокруг него нужны изоляция и противопожарное заполнение, сверло 500 мм уже не подходит. Оно дает отверстие проектного диаметра 500 мм, а не место под трубу 500 мм с дополнительными слоями. В таком случае нужен больший специальный диаметр или другой способ формирования отверстия.
RS6, RS8-X или Reinforced Concrete
Серию выбирают по материалу, а не по названию вентиляционного оборудования. В текущем XML для RS6 указан армированный бетон. RS8-X привязана к высокоармированному бетону. В карточках Reinforced Concrete указаны армированный и высокоармированный бетон. Если сканирование показало плотную арматуру, не стоит назначать RS6 только потому, что нужный диаметр есть на складе.
Посадка 1 1/4 UNC также не гарантирует, что любая установка потянет сверло 300 или 500 мм. Проверяют допустимый диаметр машины, передачу, крутящий момент, каретку стойки, способ крепления основания, ход подачи и возможность стабильно подавать и собирать воду.
Обороты и вода для больших диаметров
Ниже приведены заводские ориентиры для армированного бетона. Они относятся к точным диаметрам из таблицы Distar. Для сверла 300 мм нельзя механически переносить строку 302 мм: режим берут из документации конкретного сверла и сверлильной установки.
| Диаметр сверла | Обороты в армобетоне | Подача воды |
|---|---|---|
| 102 мм | 220–340 об/мин | 3 л/мин |
| 122 мм | 190–280 об/мин | 4 л/мин |
| 152 мм | 150–230 об/мин | 5 л/мин |
| 162 мм | 140–210 об/мин | 5 л/мин |
| 172 мм | 130–200 об/мин | 5 л/мин |
| 182 мм | 130–190 об/мин | 5 л/мин |
| 200 мм | 110–170 об/мин | 6 л/мин |
| 250 мм | 90–140 об/мин | 6 л/мин |
| 350 мм | 70–100 об/мин | 8 л/мин |
| 400 мм | 60–90 об/мин | 8 л/мин |
| 450 мм | 50–80 об/мин | 10 л/мин |
| 500 мм | 45–70 об/мин | 10–12 л/мин |
Вода должна поступать внутрь сверла. Если шлам густеет или скорость падает на арматуре, уменьшают подачу каретки, проверяют воду и периодически отводят сверло на 1–2 см. Для горизонтального сверления или пустотелого материала заводская инструкция допускает увеличение воды на 20–30%.

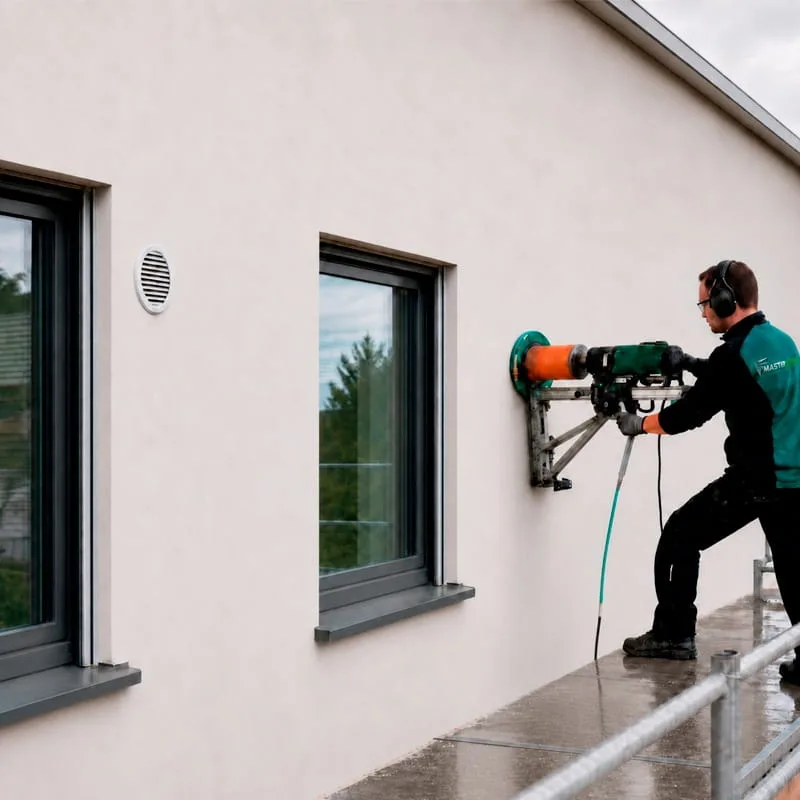

Что подготовить до сверления наружной стены
- Сверить отверстие с актуальным паспортом рекуператора, вентилятора или проектом воздуховода.
- Проверить стену сканером: найти арматуру, электрические кабели, трубы и пустоты. Для несущей конструкции согласовать место с ответственным специалистом.
- Проверить обе стороны прохода. Снаружи не должны мешать карниз, вентилируемый фасад, водосток или соседнее оборудование.
- Закрепить стойку анкерами, шпилькой или штатной распорной системой. Для диаметров от 62 мм заводская таблица требует работу со стойкой.
- Выставить ось и уклон по инструкции вентиляционного прибора. Например, для Solo указан уклон 2–3° наружу, а для TwinFresh — минимум 3 мм вниз в сторону улицы.
- Организовать подачу воды, водосбор и безопасную зону выхода керна. На большом диаметре керн тяжелый, поэтому его не оставляют без контроля с фасадной стороны.
Начинают через кондуктор или стартовый режим машины, с минимальной подачей. После входа примерно на 10 мм переходят к рабочим оборотам. Каретку ведут ровно, без боковой нагрузки. Если стойка сдвинулась, работу останавливают и восстанавливают крепление.
Новое сверло или восстановление корпуса
Для серийной работы большой корпус не обязательно списывать вместе с изношенными сегментами. В MasterCut45 есть услуги восстановления RS6 для многих диаметров от 92 до 500 мм, включая 162 мм, 300 мм и 500 мм.
Сначала корпус осматривают. Трещины, овальность, вмятины, поврежденная резьба, радиальное биение или следы сильного заклинивания могут сделать восстановление нецелесообразным. Решение принимает сервис после проверки, а не по фотографии изношенного торца. Новое сверло требуется и тогда, когда старая серия не соответствует материалу будущего объекта.
Что сообщить для точного подбора
Менеджеру или технологу нужны: модель вентиляционного оборудования, диаметр готового отверстия из инструкции, материал и толщина стены, данные об арматуре, направление сверления, модель установки и стойки. Для восстановления добавьте фотографии корпуса, резьбы и сегментной зоны. Эти данные позволяют выбрать диаметр и серию без предположений.
Если задача касается короткого отверстия под электрическую коробку, смотрите отдельное сравнение коронок 68–72 мм. Разница между длинной сухой коронкой с микроударом и мокрым сверлом разобрана в материале о RS-TX, воде и стойке.
Вопросы по теме
Какое сверло нужно для рекуператора PRANA 150?
В инструкции PRANA для серий 150/160 указано отверстие не менее 162 мм. В каталоге есть мокрые сверла Distar 162 мм, но перед заказом нужно сверить точную модель, ревизию прибора и допустимый монтажный зазор.
Почему для воздуховода 160 мм может потребоваться отверстие 180 мм?
Монтажное отверстие учитывает не только воздуховод, но и корпус, клинья, пену и уклон. Именно 180 мм показано в актуальных инструкциях VENTS TwinFresh Comfo и Blauberg Vento Expert для соответствующих моделей.
Можно ли брать сверло того же диаметра, что и вентиляционная труба?
Только если проект или инструкция прямо задает такой готовый проем. Для гильзы, изоляции, герметика или противопожарного заполнения часто требуется больший диаметр.
Какую серию Distar выбрать для высокоармированного бетона?
В текущем XML высокоармированный бетон указан для RS8-X и Reinforced Concrete. Точную серию подбирают вместе с диаметром, сверлильной установкой и фактической арматурой.
Можно ли одним двигателем сверлить 162 и 500 мм?
Нельзя делать такой вывод только по посадке 1 1/4 UNC. Паспорт установки должен допускать нужный диаметр, обороты и нагрузку; также проверяют стойку, каретку, крепление и подачу воды.
Когда стоит восстанавливать старое сверло RS6?
Когда корпус сохранил геометрию, резьбу и не имеет трещин или критического биения. Окончательное решение принимает сервис после осмотра; поврежденный или неподходящий материалу корпус лучше не восстанавливать.
