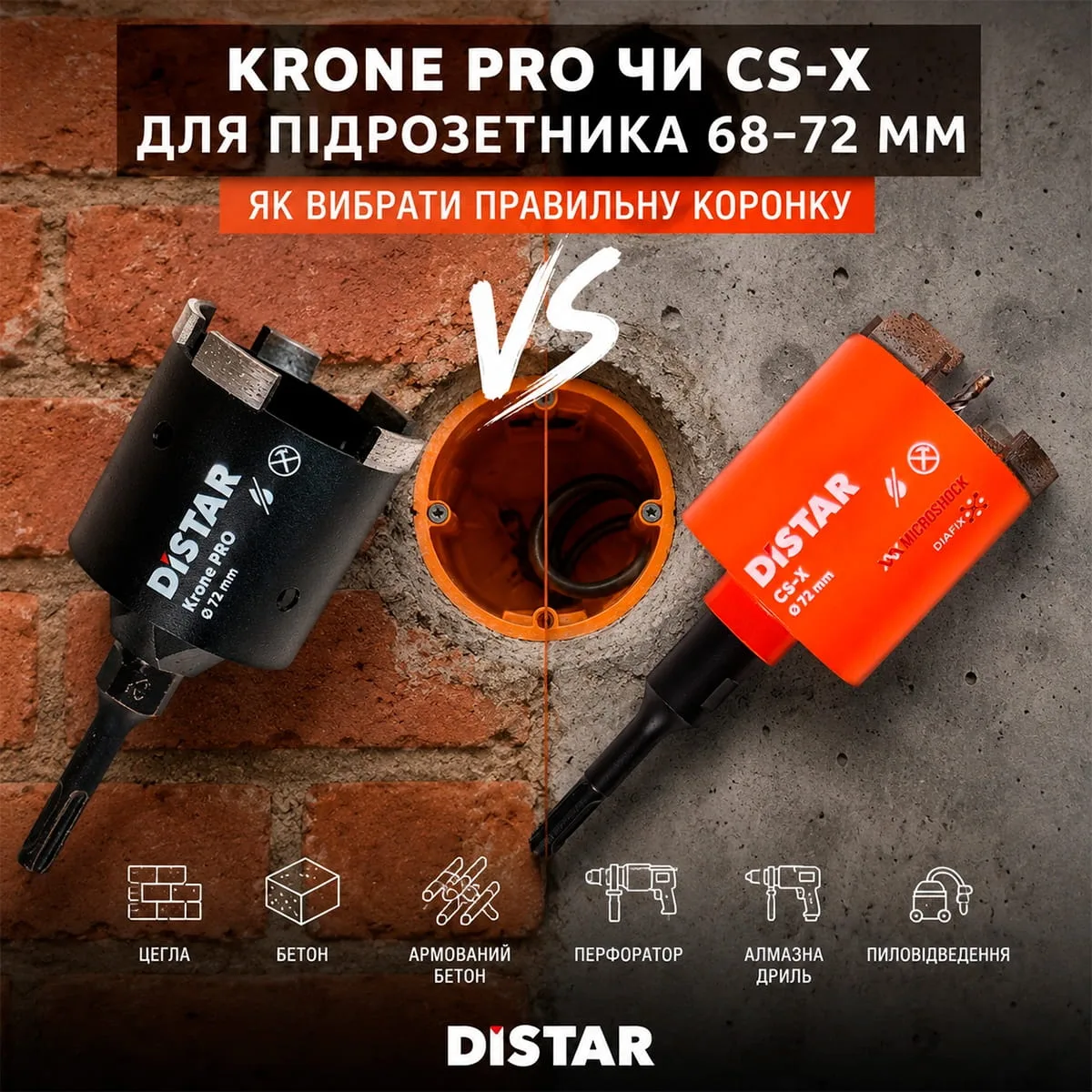

Коронка під підрозетник 68–72 мм: Krone PRO чи CS-X

Для одного отвору в цеглі й серії підрозетників у щільному бетоні потрібні різні коронки. Krone PRO 68 мм — проста суха коронка з посадкою M16 для перфоратора, розрахована за XML на цеглу та неармований бетон. CS-X 72 мм має довжину 70 мм, ту саму посадку M16, але її список обладнання й матеріалів ширший: перфоратор, дриль алмазного свердління, машина з мікроударом, включно з армованим і високоармованим бетоном.

68 чи 72 мм: починайте з монтажної коробки

Діаметр вибирають не «на око», а під конкретну коробку та спосіб її фіксації. Для стандартного одиночного підрозетника часто беруть 68 мм. Діаметр 72 мм дає трохи більше місця під установочну суміш і може бути зручнішим для блоку, але остаточний розмір треба звірити з коробкою та вимогами електрика.

Глибину також задає монтаж. Корпус Krone PRO має довжину 65 мм, CS-X — 70 мм. Заводська пам’ятка для коротких сухих коронок 68–82 мм рекомендує робочу глибину до 50 мм. Не треба намагатися сховати весь корпус у стіну, якщо отвір уже достатній для коробки.

Ширший список CS-X не скасовує перевірку арматури. Якщо отвір потрапляє на несучу арматуру, рішення про її проходження не приймають лише за назвою коронки. Треба врахувати конструкцію, проєкт та правила робіт на об’єкті.

Коли достатньо Krone PRO

Krone PRO доречна для електромонтажу в цегляній кладці та неармованому бетоні. Вона працює без води й має різьбу M16. Для перфоратора потрібен сумісний адаптер M16/SDS Plus або готовий комплект, у якому адаптер уже є.

Не плутайте посадку з хвостовиком машини. M16 — різьба самої коронки. У патрон перфоратора входить хвостовик адаптера. Люфт у різьбі або забруднене з’єднання дають радіальне биття, через яке сегменти входять у стіну нерівномірно.

Коли переходити на CS-X

CS-X варто розглядати для щільнішого бетону, повторюваних отворів і роботи алмазною дриллю. XML для моделі 72x70 M16 вказує армований та високоармований бетон, а також високу заводську оцінку швидкості й ресурсу. На звичайному перфораторі коронка також допускається, але після стартового отвору алмазний корпус працює без стандартного удару.

Якщо є машина з мікроударом, використовуйте лише режим, передбачений виробником цієї машини та коронки. Мікроудар алмазної дрилі не дорівнює звичайному ударному режиму перфоратора.

Правильний старт через магнітний центратор

1. Позначте центр і перевірте зону детектором проводки та металу.
2. Для пілотного отвору встановіть центрувальне свердло. Тут перфоратор може коротко працювати в ударному режимі.
3. Зробіть пілотний отвір завглибшки не менше 30–40 мм.
4. Перемкніть машину в режим обертання без удару, зберіть коронку з адаптером і центратором.
5. Сформуйте алмазною коронкою направляючу канавку близько 5 мм.
6. Зупиніть машину, дочекайтеся повної зупинки, зніміть центратор і продовжуйте без удару.

Цей порядок часто економить більше часу, ніж спроба одразу притиснути коронку до розмітки. Пілот утримує центр, а неглибока алмазна канавка не дає корпусу гуляти після зняття центрувального свердла.

Оберти, подача та охолодження повітрям

Для коротких DDS-W 68–82 мм заводська пам’ятка дає орієнтир 900–1300 об/хв і потужність машини 0,8–1,5 кВт. Це не команда виставити максимальне значення: дивіться інструкцію обладнання й реакцію матеріалу. Подача має бути рівною. Сильний натиск підвищує температуру, але не гарантує швидшого проходу.

Коронка працює без води. Для охолодження її періодично виймають з отвору. Якщо корпус помітно нагрівся, дайте машині 20–30 секунд попрацювати без навантаження. Легкий маятниковий рух на 1–5° допомагає пилу вийти із зони свердління, але не повинен перетворюватися на розгойдування з ударами по краю отвору.

Пиловідведення для двох систем

Для Krone PRO заводська логіка передбачає зовнішній пилозбірник типу DrillDuster 82. Для CS-X використовується SocketDuster, оскільки геометрія системи інша. Пилосос має працювати від початку канавки до завершення отвору. Якщо пил залишається всередині, коронка гріється, а сухий шлам ущільнюється біля сегментів.

Роботи в бетоні та цеглі утворюють респірабельний мінеральний пил. Використовуйте сумісний кожух або насадку з пилососом і відповідною фільтрацією. На українському об’єкті дотримуйтеся місцевих вимог охорони праці.

Типові помилки на серії підрозетників

• продовжувати свердління коронкою у звичайному ударному режимі після пілотного отвору;
• лишати центратор усередині на всю глибину й перегрівати його;
• працювати без пиловідведення, поки шлам не почне клинити корпус;
• тиснути на перфоратор при падінні швидкості замість перевірки сегментів і режиму;
• викручувати коронку з отвору до повної зупинки машини;
• брати Krone PRO для армованого бетону, якого немає в її XML-призначенні.

Що замовити разом із коронкою

До M16-коронки потрібен сумісний адаптер під вашу машину, центрувальна система та правильний пилозбірник. Для Krone PRO і CS-X ці комплекти відрізняються. Перед замовленням назвіть менеджеру модель перфоратора або алмазної дрилі, діаметр коробки, матеріал стіни й приблизну кількість отворів.
