Практична схема для плиточника: який гравер і диск вибрати, як вирізати прямокутний отвір, дорізати радіуси струною та довести край фрезою і полірувальними кругами.
Гравер у плиточника — не маленька заміна КШМ. Його беруть для іншої роботи: пройти коротку лінію біля кута, вирізати кнопку інсталяції, підправити отвір під змішувач, сформувати малий радіус або довести край там, куди диск 115–125 мм заходить занадто грубо. Саме на таких операціях вирішують не тільки потужність інструмента, а й товщина диска, жорсткість кріплення, охолодження та послідовність проходів.
Чистий виріз у керамограніті робить не одна насадка, а зв'язка: гравер, відповідний диск, стабільна посадка, контрольована вода, струна для складних радіусів і фінішна оснастка. Нижче розберемо весь маршрут — від вибору гравера і диска до алмазної струни та полірування кромки.
Що плиточник реально робить гравером
Найчастіше гравер з'являється в роботі вже після основного розкрою плитки. Ним зручно виконувати локальні операції, де великий диск має надто широкий радіус входу або закриває огляд:
- прямокутні вирізи під кнопки інсталяції, вимикачі, ревізійні люки та вентиляційні решітки;
- дорізання внутрішніх кутів після основного проходу КШМ або плиткорізом;
- підгонку круглого чи фігурного отвору, коли коронка потрібного діаметра не підходить;
- зняття невеликого припуску на кромці без розширення всього вирізу;
- шліфування та полірування видимого торця.
Для довгого прямого різу на всю плиту гравер невигідний: малий диск повільніше проходить матеріал, швидше нагрівається і вимагає більше уваги до площини. Такий різ краще виконати на плиткорізі або КШМ відповідного класу, а граверу залишити кути та фінішну підгонку.
Який гравер вибрати для плитки та керамограніту
Для плиткових робіт зручна саме кутова довгошийна машина. Її головка дає бачити лінію збоку і підводити оснастку до внутрішнього контуру без неприродного положення кисті. Прямий гравер теж може працювати зі штифтовими насадками, але вести ним диск усередині вирізу зазвичай складніше.
| Модель | Коли доречна | Що врахувати |
|---|---|---|
| Proxxon LWB/BL 29207 | Регулярні вирізи у керамограніті, робота диском і фрезою протягом дня | Сетеве живлення; потрібна акуратна організація води біля робочої зони |
| Proxxon LWB/E 28492 | Локальні підрізи, шліфування, епізодична робота без великого навантаження | 100 Вт — не треба компенсувати нестачу темпу сильним натиском |
| Proxxon LWB/A 29805 | Монтаж на об'єкті, де важлива свобода без мережевого кабелю | Акумулятор додає ваги; за довгої серії вирізів треба планувати заряд |

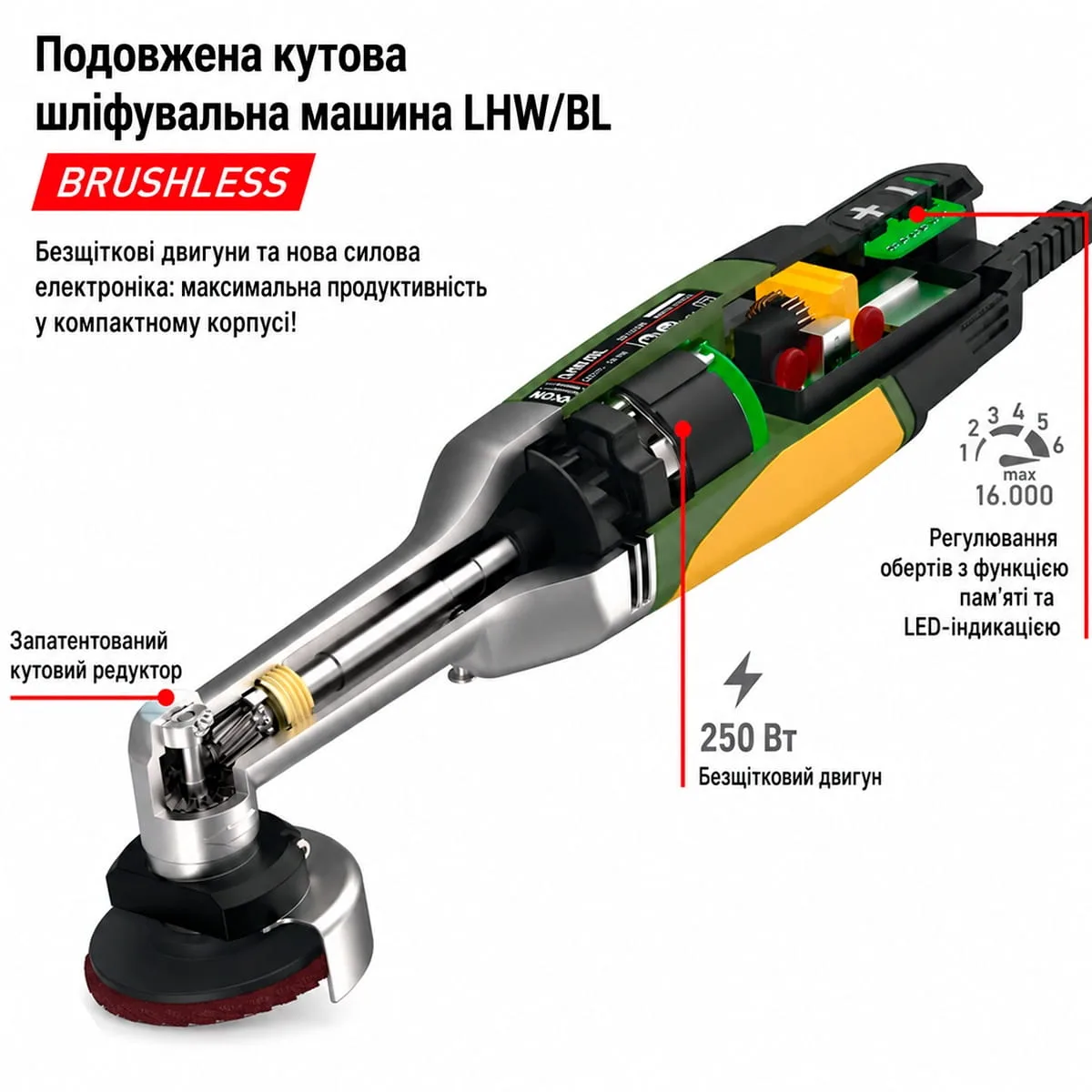

Що дає Proxxon LWB/BL 29207 на 250 Вт
Нова мережева модель LWB/BL має безщітковий двигун 250 Вт і розвиває до 16 000 об/хв. Порівняно зі 100-ватним LWB/E запас потужності відчувається не як "агресивніший різ", а як менше просідання обертів, коли тонкий диск або фреза входять у щільний керамограніт. Для майстра, який регулярно робить кілька отворів на одному об'єкті, це практичніше, ніж щоразу підштовхувати слабшу машину рукою.
Безщітковий двигун не скасовує обмежень малої оснастки. LWB/BL залишається інструментом для точних коротких проходів, а не для розпуску великоформатної плити. Цанги 1,0–3,2 мм дозволяють ставити штифтові насадки, а диски з отворами 5,8 або 9,6 мм потребують відповідного тримача чи перехідника.
Butterfly, Button Cut чи MasterCUT: який диск для чого
Підбирати малий диск лише за зовнішнім діаметром не можна. Дві моделі 45 мм можуть відрізнятися товщиною, посадкою та режимом охолодження, а разом із цим — шириною пропилу і поведінкою на вході. Спочатку визначте форму вирізу, потім звірте посадку та допустимий режим.
| Оснастка | Сильна сторона | Типова задача |
|---|---|---|
| Distar Butterfly 45 × 0,45 мм | Дуже вузький, контрольований мокрий різ | Тонка лицьова кромка, дрібна геометрія, мінімальний припуск |
| Distar Butterfly 45 × 0,6 мм | Баланс чистоти та маневреності | Короткі прямі й фігурні підрізи в кераміці та керамограніті |
| Distar Button Cut 50 × 0,8 мм | Стабільний контур під монтажний елемент | Кнопки інсталяції, розетки, вимикачі, прямокутні отвори |
| Distar MasterCUT 45 × 0,8 мм | Сухий або мокрий режим, бічний алмазний шар | Універсальний локальний різ, підгонка, акуратна робота зі швом |
Діаметр 45 мм зручніший біля малого радіуса: диск менше заходить за кут розмітки. Діаметр 50 мм дає більшу робочу глибину, але залишає довший недоріз у внутрішньому куті. Тому Button Cut логічно швидко формує прямі сторони кнопки, а завершення кута виконує інша оснастка — тонка фреза або струна.
Ультратонкий диск не пробачає перекосу. Якщо потрібно швидко зняти значний припуск, краще не навантажувати кромку 0,45 мм боком, а перейти на фрезу. Диск ріже своєю периферією; шліфувати ним площину можна лише тоді, коли це прямо передбачено конструкцією конкретної моделі.
Посадка, перехідник і кожух: дрібниць тут немає
Перед встановленням звірте три розміри: отвір у диску, хвостовик тримача та цангу гравера. Distar Support 19 мм призначений для дисків із посадками 5,8 і 9,6 мм та сумісної шліфувальної оснастки. Жорсткіше й коротше кріплення зменшує небажаний виліт, але не виправляє зігнутий тримач або пошкоджений диск.
Після складання від'єднаний від живлення інструмент треба прокрутити рукою. Диск не повинен торкатися кожуха, гайки чи корпусу. Потім зробіть короткий холостий запуск у безпечному положенні. Помітне биття — причина зупинитися й перевірити посадочні поверхні, а не намагатися "вирівняти" диск у керамограніті.
Mechanic Cover 50 поєднує захист зони диска та локальну подачу води. Кожух розрахований на диски до 50 мм, має регулювання вильоту, встановлюється з лівого або правого боку й подає близько 50 мл води за хвилину. Це зручніше за випадкові бризки з пляшки: вода потрапляє до кромки стабільніше, а гумовий елемент стримує розліт.
Вода і мережевий інструмент потребують дисципліни: подавайте рідину тільки штатною локальною системою, тримайте з'єднання та кабель поза мокрою зоною, використовуйте справний захист від витоку струму й дотримуйтеся інструкцій виробника.
Розмітка й опора: половина чистого результату
Спочатку перевірте реальний розмір декоративної накладки. Технічний отвір не зобов'язаний повторювати зовнішній контур кнопки або рамки: зазвичай частина кромки буде закрита, але запас перекриття треба виміряти, а не вгадувати. Позначте також "безпечну" внутрішню лінію, до якої можна підійти першим проходом.
Плитка повинна лежати всією площиною на чистій вібропоглинальній основі. Піщинка або уламок під центром великої плити створює точкову опору, і тоді тріщина може з'явитися далеко від диска. Заготовку фіксують так, щоб вирізана частина не провисала й не затискала оснастку наприкінці проходу.
Для темної або полірованої поверхні розмітку зручно наносити на малярну стрічку. Вона не "лікує" сколи, зате лінія краще читається і не стирається від води. Перед роботою на дорогій плиті перевірте вибраний диск, оберти й подачу на обрізку того самого матеріалу.

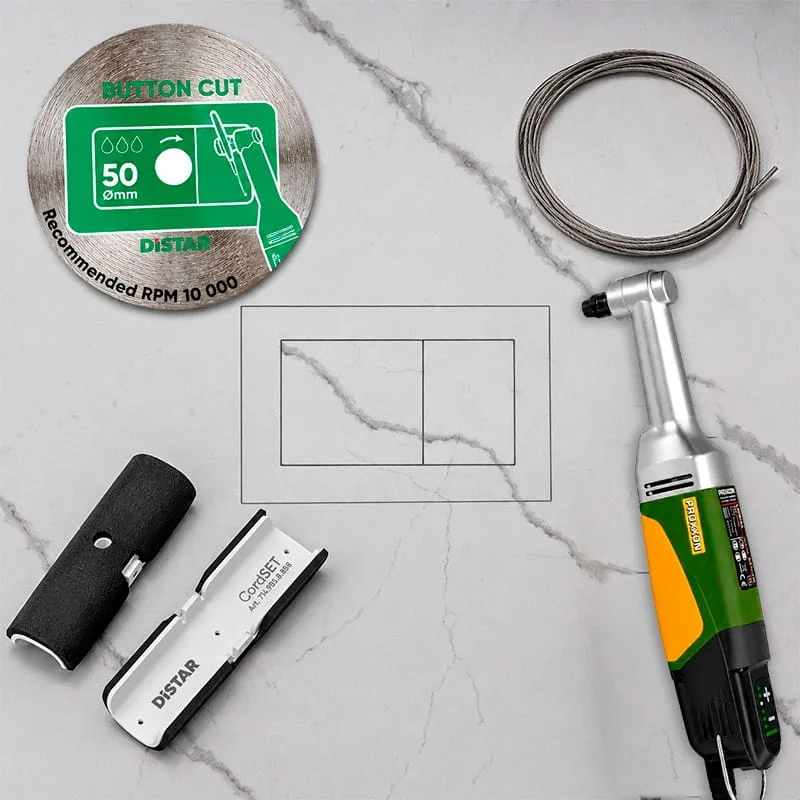

Як вирізати прямокутний отвір гравером
- Перенесіть розміри та позначте, який припуск залишиться під доводку. Перевірте перекриття декоративною рамкою.
- Встановіть диск, перехідник і кожух. Звірте напрямок обертання, посадку та режим охолодження.
- Почніть не з кута, а з середини прямої сторони. Легкий перший контакт формує канавку й не концентрує навантаження у найслабшій точці.
- Пройдіть усі сторони неглибоко, залишаючись усередині розмітки. Не намагайтеся одразу прорізати всю товщину.
- Поглиблюйте контур кількома проходами. Інструмент ведіть двома руками, а диск — в одній площині без розгойдування.
- Зупиняйте різ до вершини внутрішнього кута. Вихід диска за лінію потім не сховає навіть акуратне полірування.
- Доріжте кути фрезою або алмазною струною, відділіть центральну частину без виламування й тільки після цього доводьте контур.
Якщо диск почав уповільнюватися, не додайте натиск автоматично. Причиною може бути перекіс, недостатня вода, забруднення кромки або занадто великий крок поглиблення. Спочатку вийдіть із різу, дайте оснастці зупинитися і знайдіть причину.
Алмазна струна Cord: для радіусів і закритих контурів
Диск добре робить прямі сторони, але його кругла форма завжди залишає недоріз біля внутрішнього кута. Якщо просто продовжити прохід, пропил вийде за видиму лінію. Тут працює алмазна струна Distar Cord: вона проходить вузьку ділянку, дозволяє сформувати малий радіус і не вимагає заводити корпус електроінструмента всередину отвору.
Для повністю закритого вирізу спочатку роблять стартовий отвір, проводять через нього струну, закріплюють її в рукоятках і лише тоді ріжуть контур. Рухи мають бути короткими та рівними. Струну не перегинають біля самої кромки й не тягнуть убік, намагаючись різко змінити напрямок. Вода на губці охолоджує робочу зону та виносить шлам.

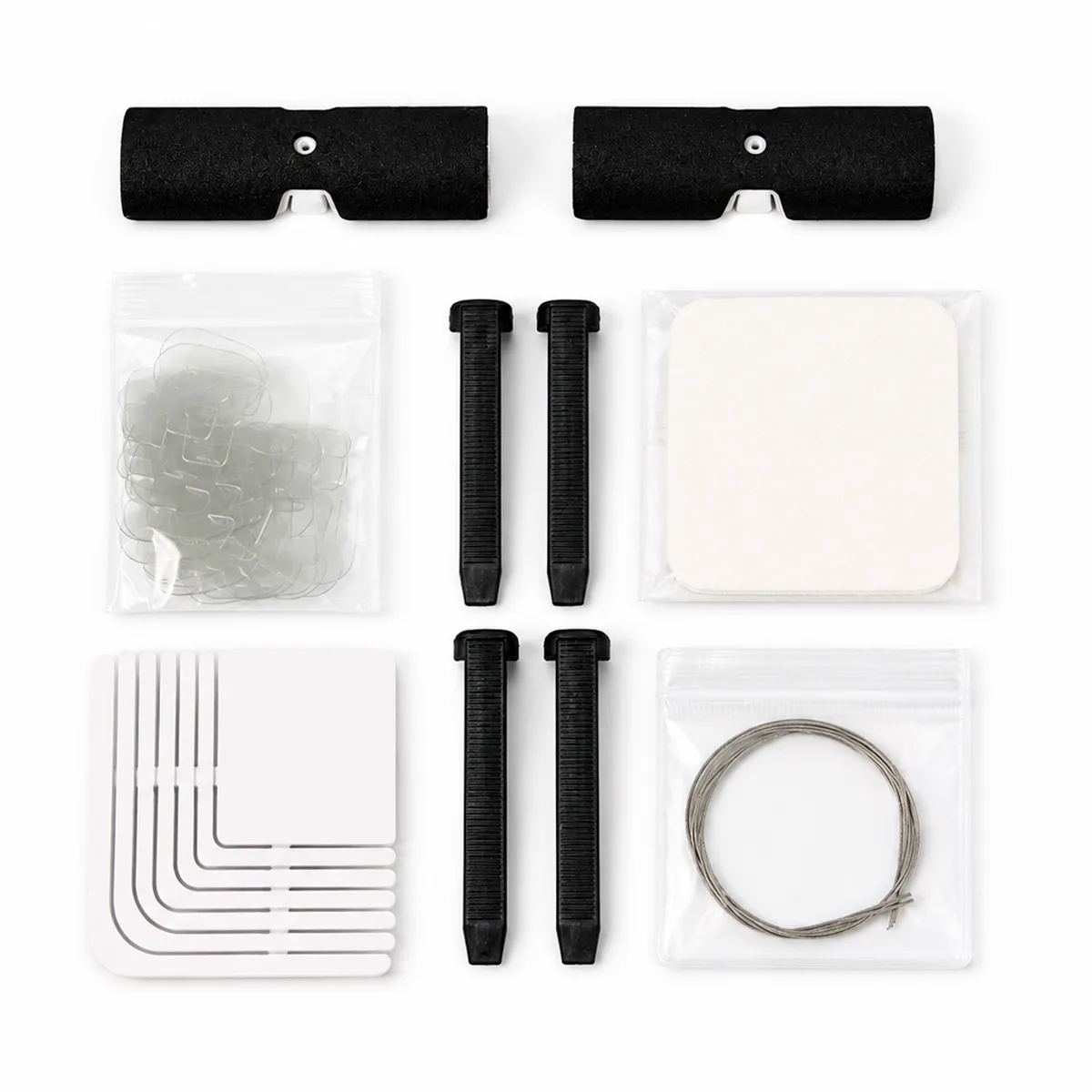

Набір Distar CordSET зручніший для системної роботи: у ньому є п'ять струн, рукоятки, фіксатори, губка та сталевий шаблон для радіусів 3, 6 і 12 мм. Це не інструмент для вибирання всієї площі отвору. Струна формує контур і дорізає кути; центральну частину прибирають після замикання різу, не відламуючи її важелем від лицьової кромки.
Чим вирівняти й відполірувати кромку після різу
Після видалення середини спочатку оцініть, що реально треба виправити. Якщо край повністю закриває кнопка або рамка, достатньо прибрати гострі виступи, перевірити розмір і залишити рівний технологічний зазор. Полірувати прихований контур до дзеркала немає сенсу: зайва обробка лише збільшує отвір.

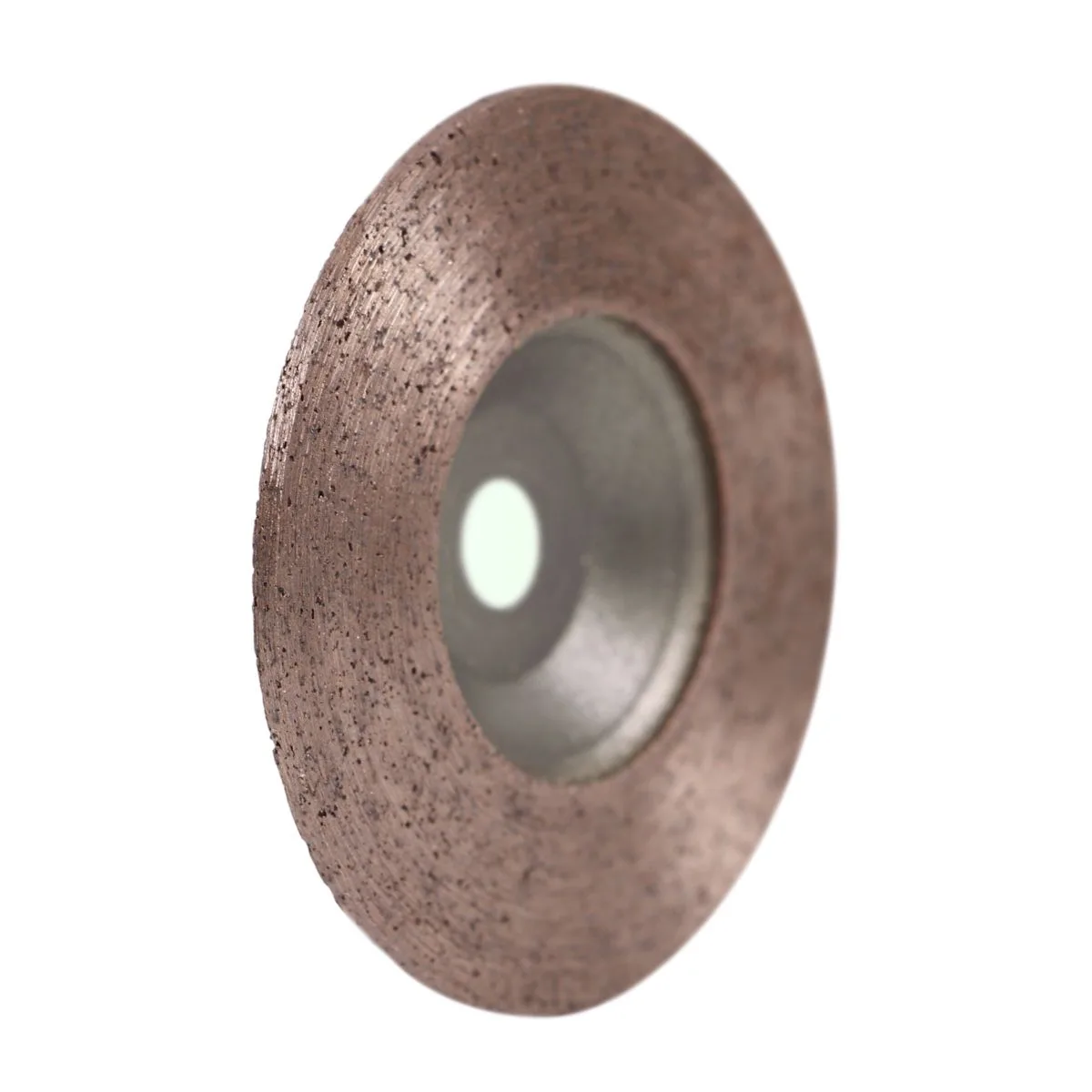

Для локального зняття припуску та вирівнювання внутрішньої кромки підходить Distar SoftEDGE 45. Фрезу ведуть робочою площиною без ударів об край. Не затримуйте її в одній точці: навіть делікатна алмазна оснастка може зробити хвилю або перегріти глазур, якщо намагатися зняти весь припуск за один дотик.
Для видимої кромки можна перейти до сухих полірувальних кругів Distar CoolPAD 50 мм. Номер 1 виконує початкове вирівнювання, №2 прибирає грубі сліди, №3 дає тонку підготовку, №4 відповідає за фінішний блиск. Починати одразу з фінішного номера на нерівному торці марно: він не виправить геометрію, а тільки підкреслить хвилю.
Три робочі комплекти під різні задачі
| Сценарій | Базовий комплект | Чим завершити |
|---|---|---|
| Одна кнопка або розетка на об'єкті | LWB/E або LWB/A, Butterfly 45, сумісний тримач | Фреза для кутів; полірування лише за потреби |
| Серія прямокутних вирізів у твердому керамограніті | LWB/BL 250 Вт, Button Cut 50, Support, Cover 50 з водою | Cord/CordSET для кутів, SoftEDGE для підгонки |
| Видимий фігурний край | Гравер, Butterfly під потрібну посадку, стабільне охолодження | Струна для радіусів, SoftEDGE, CoolPAD №1–4 за станом кромки |
Це не закриті набори. Наприклад, на тонкій м'якій кераміці 250 Вт не дають автоматичної переваги, а на щільному керамограніті акумуляторний інструмент може бути зручнішим через відсутність кабелю. Остаточний вибір визначають матеріал, кількість вирізів, доступ до води й те, чи буде край видимим.
Помилки, які дають скол або тріщину
Старт без проби на обрізку
Одна назва "керамограніт" охоплює матеріали з різною твердістю, глазур'ю та внутрішньою напругою. Короткий тест показує, як диск входить у лицьовий шар і який припуск залишити.
Різ починають із самого кута
У вершині сходяться дві лінії та концентрується напруження. Безпечніше сформувати направляючі на прямих ділянках, а кут завершити після них.
Диск використовують як важіль
Бічний натиск згинає тонкий корпус, розширює пропил і може вирвати шматок глазурі. Центральну частину відділяють тільки після завершення контуру.
Посадку підбирають "майже відповідну"
Різниця між 5,8 і 9,6 мм не вирішується сильнішим затягуванням випадкової шайби. Потрібен сумісний тримач; після монтажу не повинно бути биття.
Полірують до перевірки розміру
Спочатку приміряйте монтажний елемент. Кожний прохід фрезою або CoolPAD збільшує контур, а повернути знятий матеріал уже неможливо.
Безпека при роботі малим диском
- працюйте в окулярах або щитку, захисті слуху та респіраторі, навіть якщо подається вода;
- перед заміною диска, струни або фрези від'єднуйте кабель чи акумулятор;
- не використовуйте диск із тріщиною, деформацією або пошкодженою алмазною кромкою;
- не перевищуйте оберти, вказані для оснастки, і не ставте диск більшого діаметра, ніж допускає захист;
- тримайте пальці поза площиною обертання та не фіксуйте маленьку заготовку рукою біля диска;
- після мокрого різу витріть інструмент і робочу зону до заміни електричної оснастки.
Якщо потрібно підібрати комплект під конкретний виріз, надішліть MasterCut45 фото плитки, її товщину, розмір отвору, модель гравера та уточніть, чи буде кромка видимою. За цими даними можна окремо звірити диск, посадку, спосіб охолодження й потрібні етапи доведення.
Питання за темою
Який гравер краще для керамограніту: 100 чи 250 Вт?
Для епізодичних підрізів достатньо Proxxon LWB/E 100 Вт, якщо не тиснути на оснастку. LWB/BL 250 Вт доречніший для регулярних вирізів: безщітковий двигун краще тримає оберти під навантаженням.
Що краще для кнопки інсталяції: Butterfly чи Button Cut?
Button Cut 50 мм розрахований саме на прямокутні монтажні вирізи й працює з постійною подачею води. Butterfly 45 мм маневреніший на дрібній геометрії та дає тонший пропил залежно від версії.
Навіщо потрібна алмазна струна, якщо є диск?
Круглий диск залишає недоріз у внутрішньому куті або виходить за розмітку. Струна дорізає вузьку ділянку, формує малий радіус і працює всередині закритого контуру після стартового отвору.
Чи обов’язково полірувати отвір під кнопку?
Ні. Якщо рамка повністю закриває кромку, достатньо прибрати гострі виступи та перевірити зазор. Повну послідовність CoolPAD варто робити на видимому торці або коли потрібен декоративний фініш.
Чи можна різати керамограніт гравером насухо?
Можна лише диском, для якого виробник дозволяє сухий режим, наприклад відповідною версією MasterCUT. Butterfly і Button Cut у зазначених у статті виконаннях потребують водяного охолодження.
