Великі алмазні диски 300–600 мм: глибина проходу, вода й обладнання

Сегментний диск 300–600 мм не є збільшеною версією диска для КШМ. Він працює на бензорізі, електрорізі, швонарізчику або каменерізному станку. Підбір починається з класу обладнання та матеріалу, а вже потім переходить до діаметра. Диск 300 мм для високоармованого бетону й диск 300 мм для граніту можуть мати однаковий зовнішній розмір, але різну зв’язку сегмента, посадку й режим охолодження.

Чому одного діаметра недостатньо

Зовнішній діаметр визначає потенційну глибину різу та сумісність із кожухом машини. Посадка визначає, чи стане диск на шпиндель і фланці. Серія сегмента відповідає за матеріал. Охолодження задає, чи можна працювати сухо, з водою або в обох режимах. Якщо хоча б один пункт не збігається, цифра «300 мм» нічого не вирішує.

Не можна збільшувати посадковий отвір. Якщо отвір більший за вал, використовують тільки штатне перехідне кільце потрібного розміру. Між диском і шпинделем не повинно бути люфту.

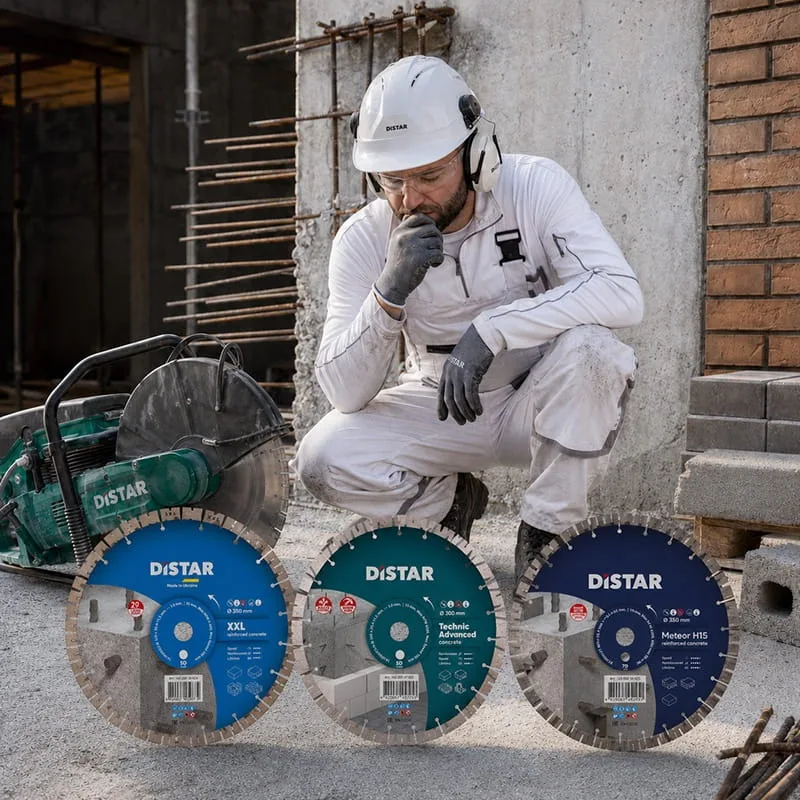

Три приклади з каталогу MasterCut45

Ці призначення взяті з XML конкретних артикулів. Не треба автоматично переносити список матеріалів Meteor на Technic Advanced або HIT XXL. Навіть усередині однієї серії виконання для швонарізчика й ручного бензоріза може відрізнятися кількістю сегментів або корпусом.

Meteor H15 для високоармованого бетону

Meteor H15 300 мм має заводську оцінку 5/5 за швидкістю, ресурсом і проходженням арматури. XML вказує високоармований бетон, роботу з водою та обладнання «швонарізчик | бензоріз/електроріз». Це вузьке професійне призначення. Його не варто описувати як універсальний диск для цегли, асфальту чи граніту.

Посадка 25,4-F4 означає, що треба перевірити не тільки діаметр вала, а й виконання фланця. Фото посадки й модель машини краще звірити до замовлення.

Technic Advanced як ширший робочий варіант

HIT Technic Advanced 300 мм у поточному XML має армований бетон, тротуарну плитку та граніт. Заводські оцінки — швидкість 4/5, ресурс 3/5, проходження арматури 4/5. Така позиція цікава для бригади, яка працює бензорізом або електрорізом по різних твердих матеріалах, але це все одно не диск для асфальту чи свіжого бетону.

Коли потрібен HIT XXL 350 мм

HIT XXL 350 мм має більший потенціал глибини й призначений за XML для армованого бетону, тротуарної плитки, твердої цегли та вогнетривких матеріалів. Він працює з водою на бензорізі або електрорізі. Збільшений діаметр вимагає машини, кожух якої розрахований саме на 350 мм, і стабільної подачі без спроби повернути диск у пропилі.

Глибина різу за один прохід

Максимальна конструктивна глибина показує, наскільки диск може зайти в матеріал. Вона не означає, що твердий армований бетон треба одразу різати на всю глибину. Заводська таблиця ділить матеріали за твердістю та абразивністю: твердий матеріал проходять дрібнішими кроками, абразивний допускає глибший прохід, якщо машина тримає рівну подачу.

Це орієнтири із заводської пам’ятки для великорозмірних 1A1RSS, а не характеристика кожної картки. Для конкретного диска спочатку дивляться XML-охолодження й матеріал, потім інструкцію машини. Диск із режимом «мокра/суха» не зобов’язаний однаково працювати в обох режимах на будь-якій глибині.

Що дає вода на великому диску

Вода охолоджує сегмент і корпус, зв’язує пил та виносить шлам із пропилу. Подача має надходити в зону контакту з обох боків, якщо так побудована машина. Слабкий струмінь, який зникає при заглибленні, створює ілюзію мокрого різу, але не виконує роботу.

Якщо шлам стає густим, температура росте або диск починає «затирати», зупиніться й перевірте форсунки, фільтр і витрату. Не компенсуйте нестачу води сильнішою подачею машини.

Монтаж і перевірка биття

1. Очистьте посадку диска, шпиндель і фланці від пилу та засохлого шламу.
2. Перевірте стрілку обертання. Вона має збігатися з напрямком вала.
3. Затисніть диск штатними фланцями без люфту й перекосу.
4. Закрийте кожух і запустіть машину без навантаження щонайменше на 30 секунд.
5. Якщо є радіальне або торцеве биття, поверніть фланці разом із диском на 180° і повторіть тест. Повторне биття потребує діагностики.

Під час різу не використовуйте бічну поверхню сегмента й не намагайтеся виконати криву лінію звичайним 1A1RSS. Матеріал треба закріпити, а машина має рухатися по осі різу без ривків.

Асфальт, свіжий бетон і старий армований бетон

Ці матеріали поводяться по-різному. Асфальт і стяжка абразивні та швидко зношують невідповідну зв’язку. Свіжий бетон утворює м’який шлам і може забивати сегмент. Старий армований бетон навантажує алмази твердим заповнювачем та арматурою. Тому для асфальту існує HIT Asphalt, для свіжого бетону — Green Concrete або Sprinter Plus, а для армованих конструкцій — окремі бетонні серії. Призначення завжди перевіряють за XML конкретного артикула.

Дані, які потрібні для підбору

• точна модель бензоріза, електроріза, швонарізчика або станка;
• допустимий діаметр, посадка та виконання фланця;
• матеріал, вік бетону й приблизна кількість арматури;
• потрібна глибина й довжина різу;
• можливість подати воду з потрібною витратою.

За цими п’ятьма пунктами можна вибрати серію точніше, ніж за фразою «потрібен хороший диск 350 мм».
